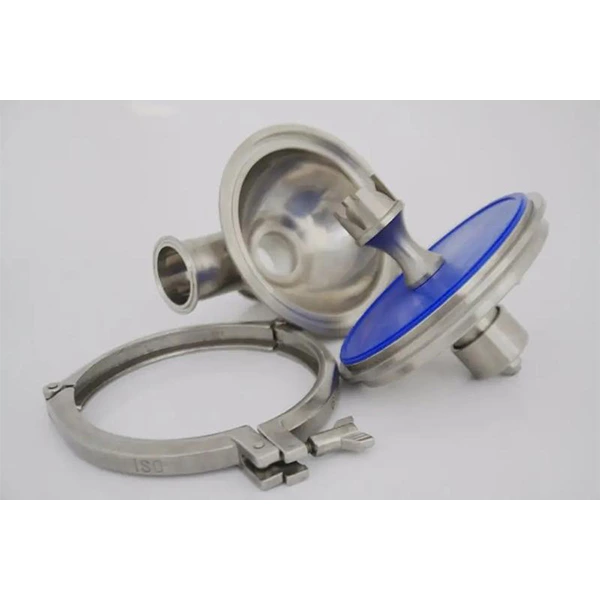

Válvula moduladora de pressão constante sanitária com carga pneumática série CPM CPMO-2
- Local de Origem:
- Wenzhou, China
- Conexão:
- Solda de topo, Tri-clamp, Rosqueado, União
- Padrão ou fora do padrão:
- SMS, DIN11850, DIN11851, 3A
A Válvula de Pressão Constante Sanitária CPM é usada para manter uma pressão constante de entrada e saída. CPMI-2 (válvula de pressão constante ajusta a entrada) mantém a pressão constante na linha de produção na entrada da válvula. Este tipo CPMI-2 é usado para separadores traseiros, trocadores de calor ou válvulas de alívio. CPMO-2 (válvula de pressão constante ajusta a saída) pode manter a pressão constante na tubulação do processo de produção na saída da válvula. Este tipo CPMO-2 é usado para a frente do enchimento ou máquina de enchimento. É amplamente aplicado a muitos campos, como cerveja, bebidas, laticínios, suco de frutas, farmácia, biológicos etc.
| Padrão | SMS, DIN11850, DIN11851, 3A | |
| Peças de contato de material | Aço Inox 304/SS316L | Fornecido com relatório de inspeção de material |
| Peças de material sem contato | SS304 | |
| Tamanho | 1” a 2,5”, DN25-DN65 | |
| Conexão | Solda de topo, Tri-clamp, Rosqueado, União | |
| Tipo | CPMI-2 | |
| CPMO-2 | ||
| Diafragma superior | EPDM, Buna | Todos os materiais de importação de selos estão em conformidade com FDA21CFR117.2600 |
| Diafragma inferior | EPDM+PTFE | |
| Pressão Máx. | ≤10bar(145psi) | |
| Pressão de ar de suprimento | ≤8bar(116psi) | |
| Faixa de temperatura | EPDM, diafragma superior Buna para 14 ~203°F (-10 ~ 95℃) | |
| Diafragma inferior EPDM+PTFE para 14 ~ 284°F (-10 ~ 140℃) | ||
| Faixa de vazão KV | Totalmente aberto (P=1bar) cerca de 23m3/h | |
| Baixo fluxo (P=6bar) cerca de 2m3/h | ||
| Tratamento de superfície externa | Ra32~64uína(0,8~1,6um) | |
| Tratamento de superfície interna | Ra16~32uína(0,4~0,8um) | |
Princípio de funcionamento
Séries de válvulas de controle de pressão constante são operadas por ar comprimido, a operação da válvula série não precisa depender de nenhum sensor na tubulação, apenas um dispositivo regulador de pressão e tubulação de entrega de produto para o sistema de monitoramento de pressão são necessários. Um sistema de haste de válvula de diafragma pode responder rapidamente e alterar a posição da haste da válvula em relação à posição da haste da válvula para manter o valor de pressão predefinido. Quando a pressão do produto de entrega aumenta, a válvula abre e vice-versa, a pressão do produto é reduzida, a válvula é fechada.
Especificações técnicas:
Pressão máx.: ≤10bar(145psi)
Pressão mínima: 0 bar (0 psi)
Pressão de ar de alimentação: ≤8bar(116psi)
Faixa de temperatura:
EPDM, diafragma superior de Buna: 14 ~203°F(-10 ~ 95℃)
Diafragma inferior EPDM+PTFE: 14 ~ 284°F (-10 ~ 140℃)
Atuadores usados requisitos de qualidade do ar comprimido
1. Conexão de ar comprimido: Tubo de ar equipado com conexão de ar BSP R1/8” ou BSP R1/4”
2. Tamanho máximo de partícula: 0,01 mm
3. Teor máximo de óleo: 0,08 ppm
4. Ponto de orvalho: temperatura atmosférica de 10℃ (14°F) ou inferior
5. Teor máximo de água: 7,5g/kg
Opções
1. A conexão pode ser de solda de topo, tri-clamp, roscada, união ou outras, mediante solicitação.
2. O tipo pode ser CPMI-2 e CPMO-2
3. O tamanho disponível é de 1” a 2,5”, DN25-DN65
4. O material pode ser SS304 ou SS316L
Vantagem
1. Sem cantos mortos, sem estagnação
2. Suporta limpeza CIP online e também pode ser desmontado para limpeza
3.Suporte à esterilização SIP online, antes que a temperatura caia abaixo de 60℃
4. O material pode ser SS304 e SS316L
