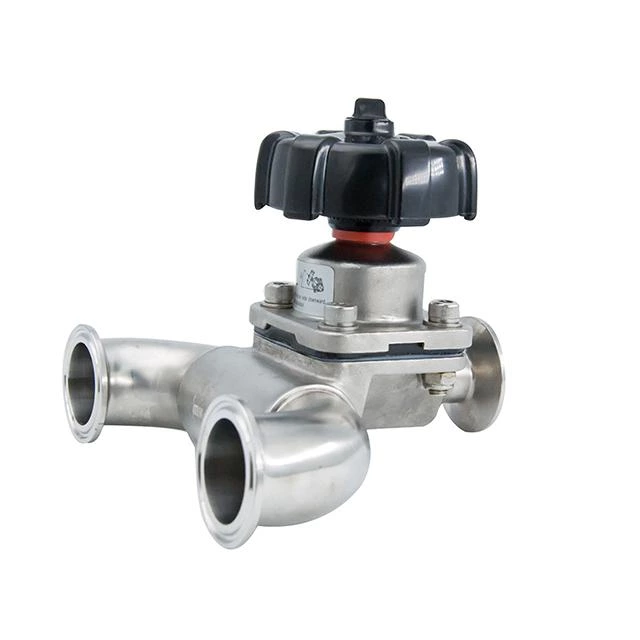

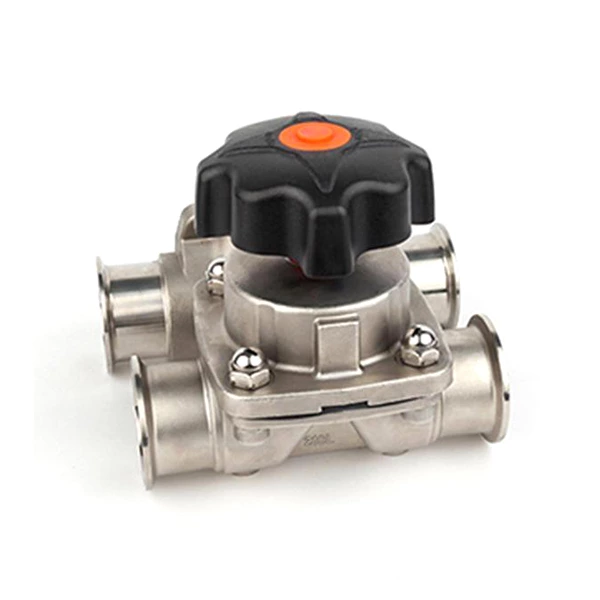

A válvula de diafragma é normalmente fechada, onde o diafragma se agarra à cavidade interna do corpo da válvula e fecha o caminho do fluxo da tubulação. Quando a válvula de diafragma precisa ser limpa ou aberta, a haste se move para cima girando o volante manualmente ou acionando o atuador de controle pneumático, e o diafragma esférico se curva para cima, de modo que a válvula esteja aberta e atinja o requisito de limpeza e abertura. O diafragma separa a cavidade interna do corpo da válvula inferior da cavidade interna da tampa da válvula superior, de modo que a haste e o núcleo da válvula localizados na parte superior do diafragma não sejam corroídos pelo meio, assim a estrutura de vedação da embalagem é eliminada e o vazamento do meio não ocorrerá. O design otimizado do corpo da válvula fez com que o líquido de limpeza descarregasse totalmente, não formando um fenômeno de retenção.

Aplicações

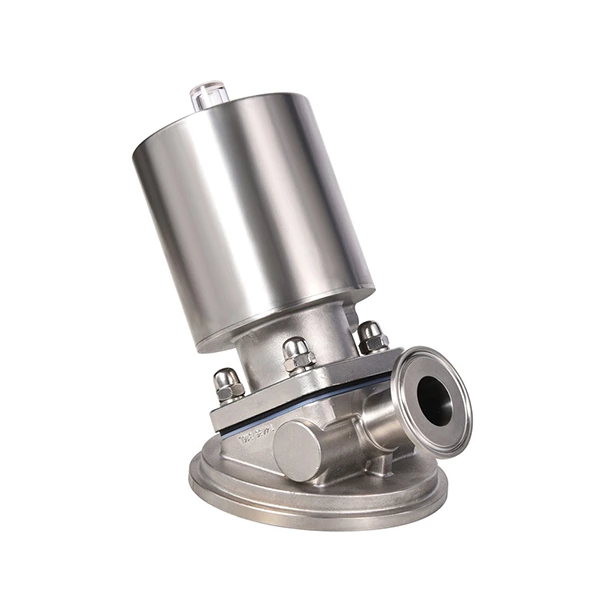

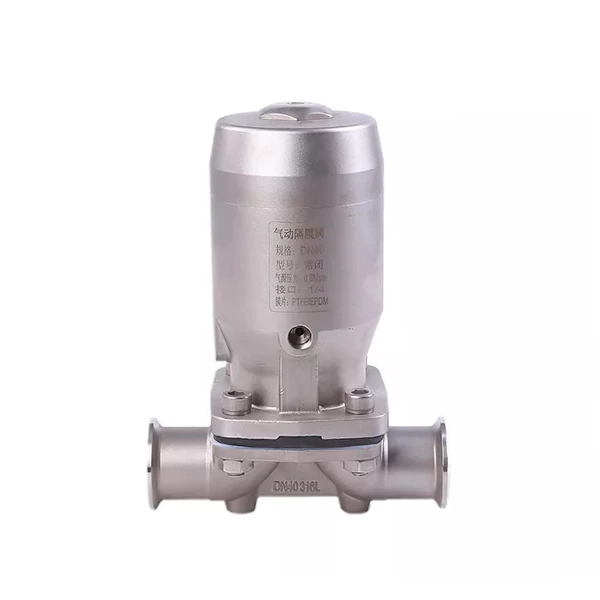

As válvulas de diafragma, operadas manualmente ou pneumaticamente, são projetadas especificamente para uso em processos higiênicos e assépticos nas indústrias farmacêuticas

A válvula é excelente para controle de fluxo, bem como para funções de abertura/fechamento.

Design e características

A válvula de diafragma é melhor em termos de fluxo em comparação com outras válvulas. É mais fácil de limpar e melhor para processar a substância com partículas. O fenômeno de bolsa de ar é raro durante a aplicação do controle de fluxo.

Mini válvula de diafragma disponível nos tamanhos: 1/4", 3/8", 1/2", 3/4".

Tamanho disponível da válvula de diafragma: 1"-4".

Adequado para CIP/SIP.

Partes em contato com o produto: AISI316L

Outras peças de aço inoxidável: AISI304.

Acabamento da superfície interna: Ra＜0,5μm

Acabamento da superfície externa: fosco/espelhado
